Redőny felszerelése
Szerelési útmutató
A segédletben leírtak alkalmazhatók hagyományos műanyag, új típusú műanyag, alumínium, valamint szúnyoghálóval kombinált redőnyök felszerelésekor egyaránt.
Fontos! Mielőtt nekikezd a munkálatoknak, figyelmesen olvassa el az itt leírtakat!
A felszereléshez szükséges eszközök:
- Csavarhúzó vagy akkumulátoros fúró csavarozó
- Fúrógép
- Olló vagy kés
- Öngyújtó
A redőnytokokat és a hozzájuk tartozó redőnylábakat számokkal jelöltük. Több redőny rendelése esetén be tudja azonosítani melyik redőnyláb melyik redőnytokhoz tartozik.
Elsőként olvassa végig az útmutatót! Ne fogjon hozzá a szereléshez a segédlet értelmezése előtt!

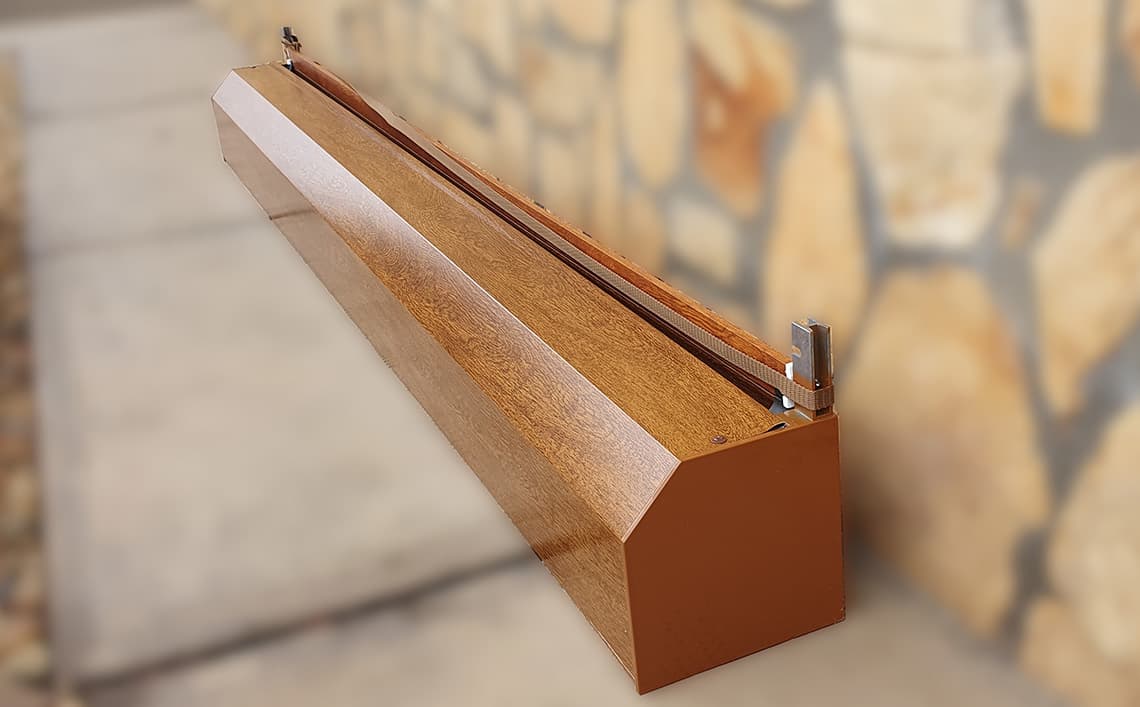

1. Tegyük a padlóra a redőnyt a tokvég csonkjaival fölfelé, majd tekerjük le a redőnytokról a gurtnit.
Mielőtt még bármihez hozzáfogna, húzza le a redőnytokról a fóliát! Felszerelés után már nehezebb lesz.

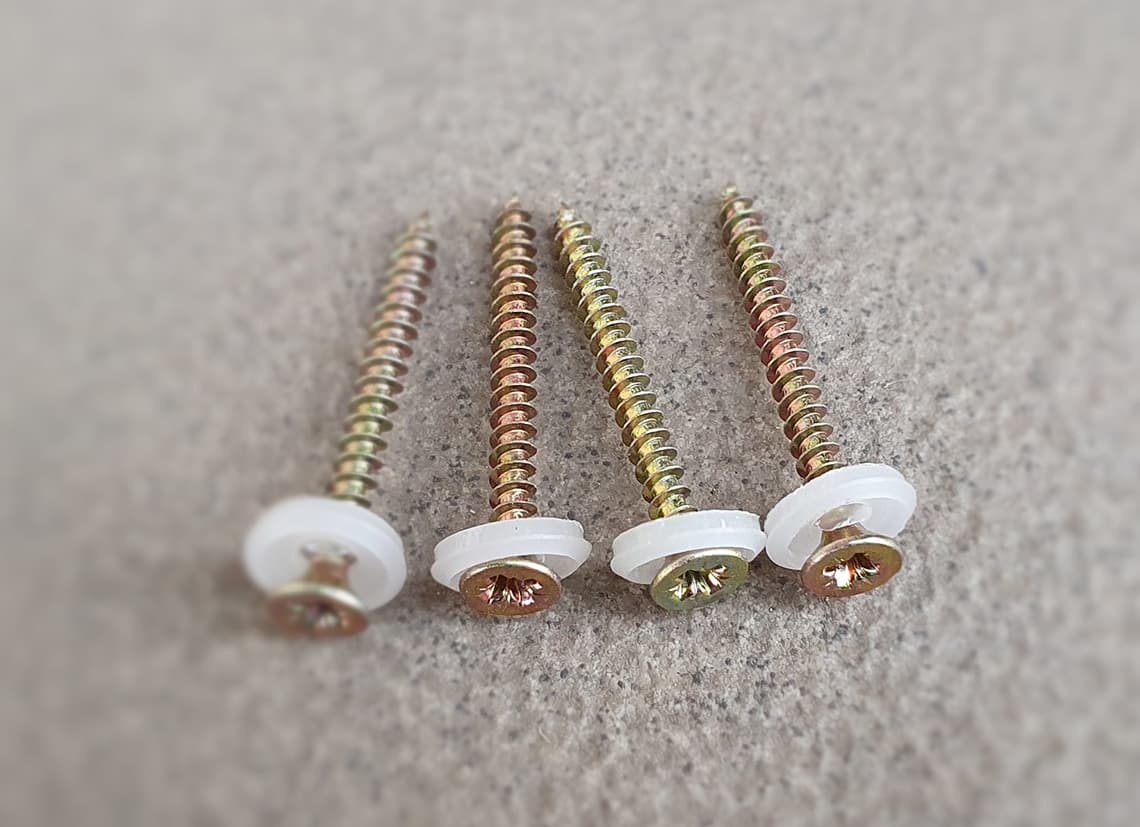

2. Vegyük elő a redőnyhöz kapott csavarokat, és tükörgombokat. A csavarokat dugjuk át minden tükörgomb alátét részén.
(Új típusú és alumínium redőny esetén 4 x 40-es csavar, hagyományos redőny és kombi redőny esetén 4 x 60-as csavar)

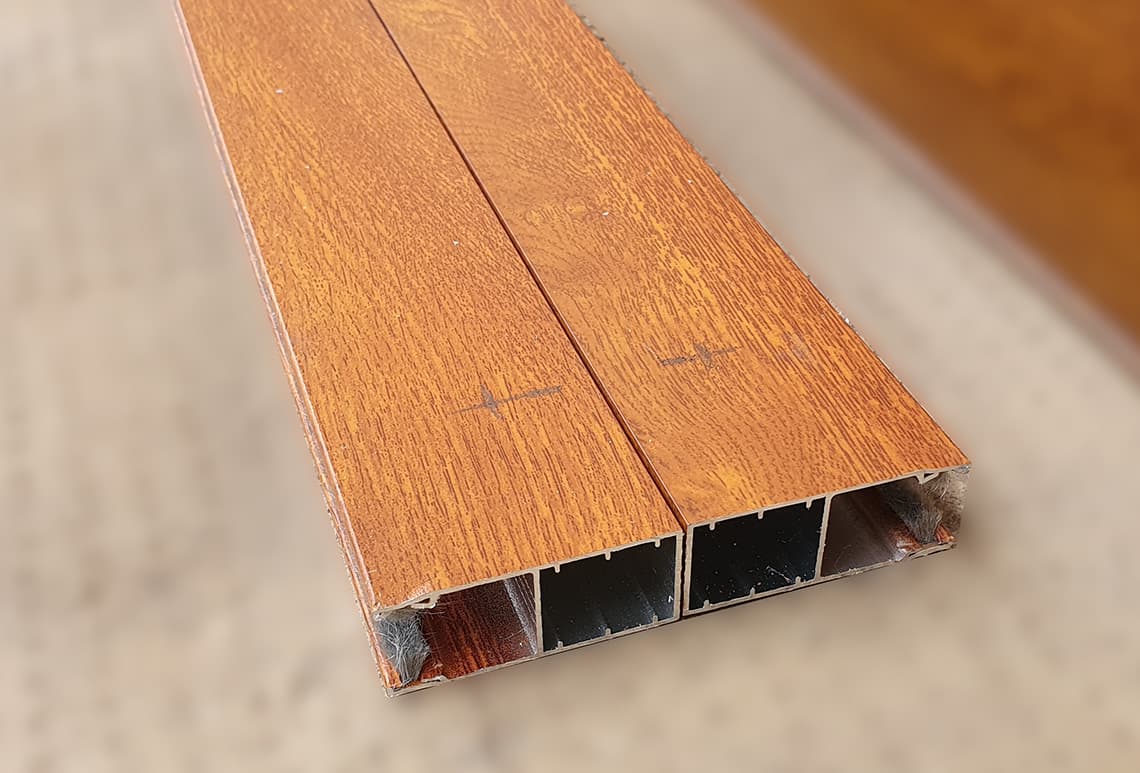

3. Fektessük a padlóra a két lefutót egymással szembe, núttal kifelé. (A redőnyláb azon része ahol a redőnylécek futnak)

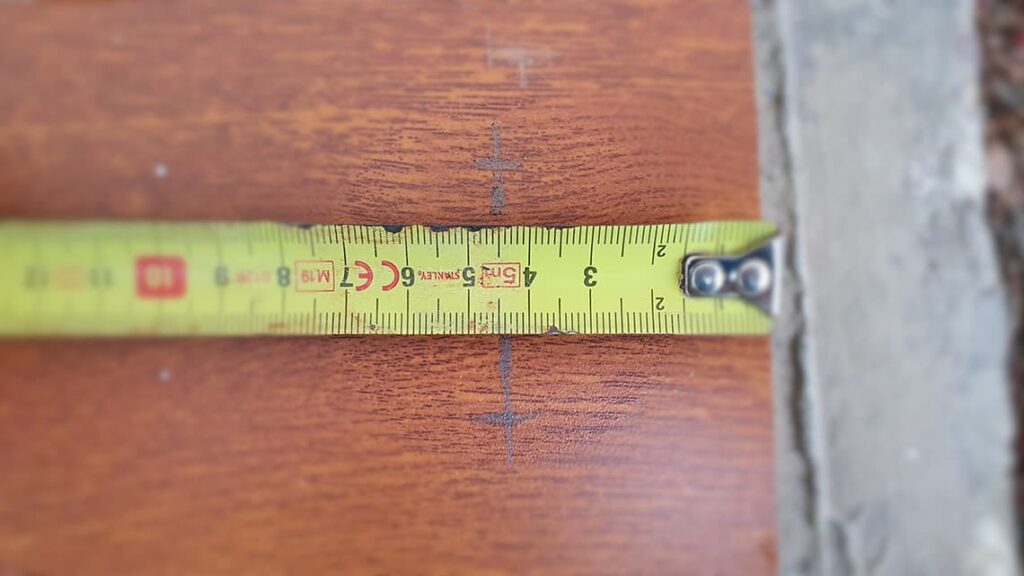

4. Jelöljük be mindkét lefutó alsó és felső részén a csavarok helyét!

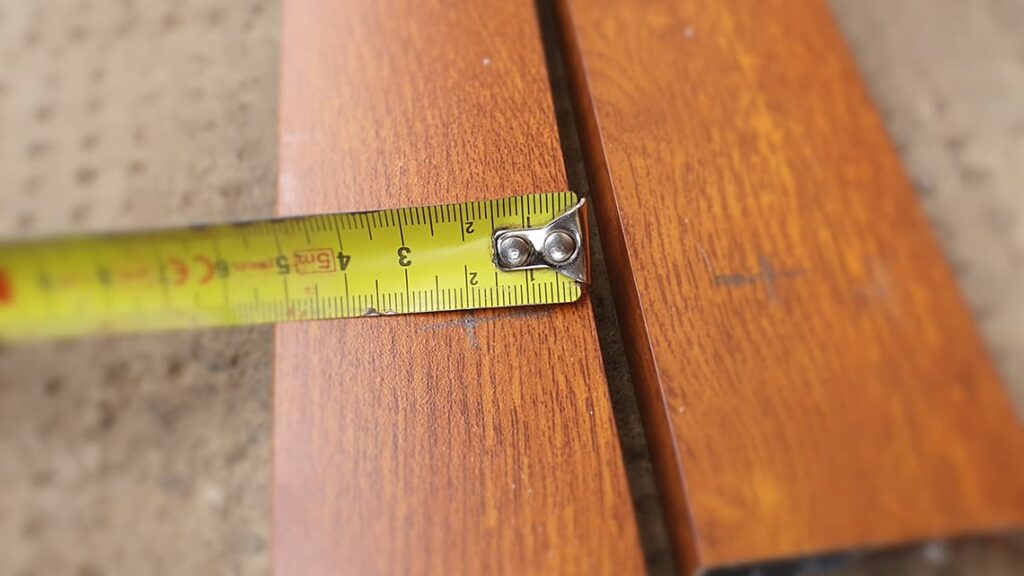

- Új típusú és alumínium redőnyöknél az alsót kb. 15 cm-re, a felsőt 4,5 cm-re. Mindezt a lefutó szélétől 2 cm-re.
- Hagyományos redőnynél az alsót kb. 15 cm-re, a felsőt 3,5 cm-re. Mindezt a lefutó szélétől 1,5 cm-re.
Vigyázat, ne arra a részre jelöljünk, amiben a redőny fut!

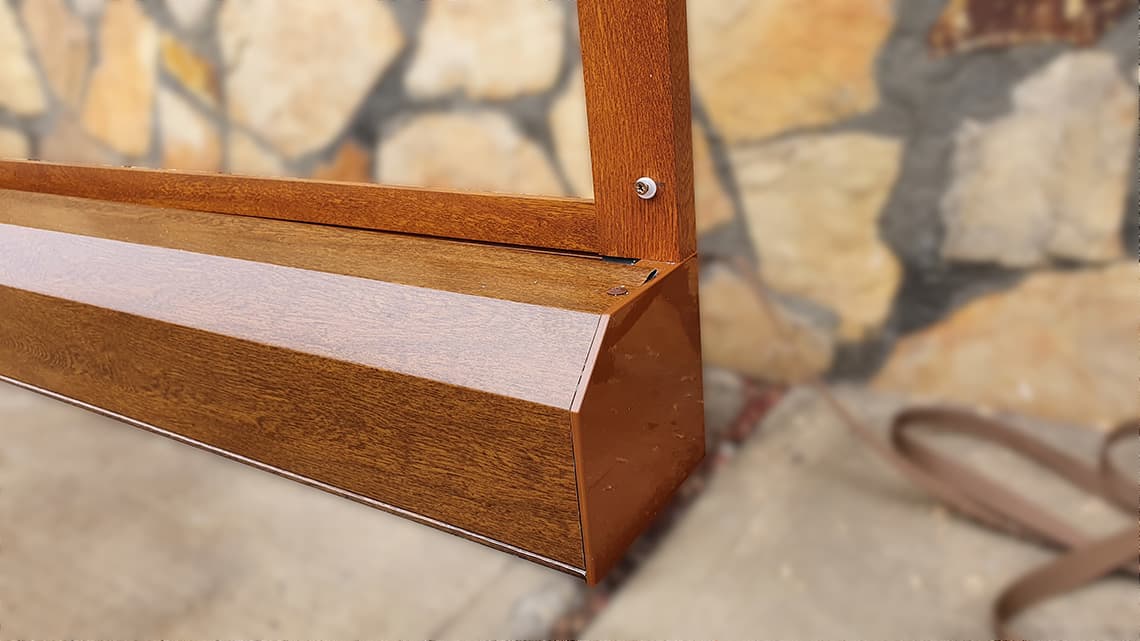

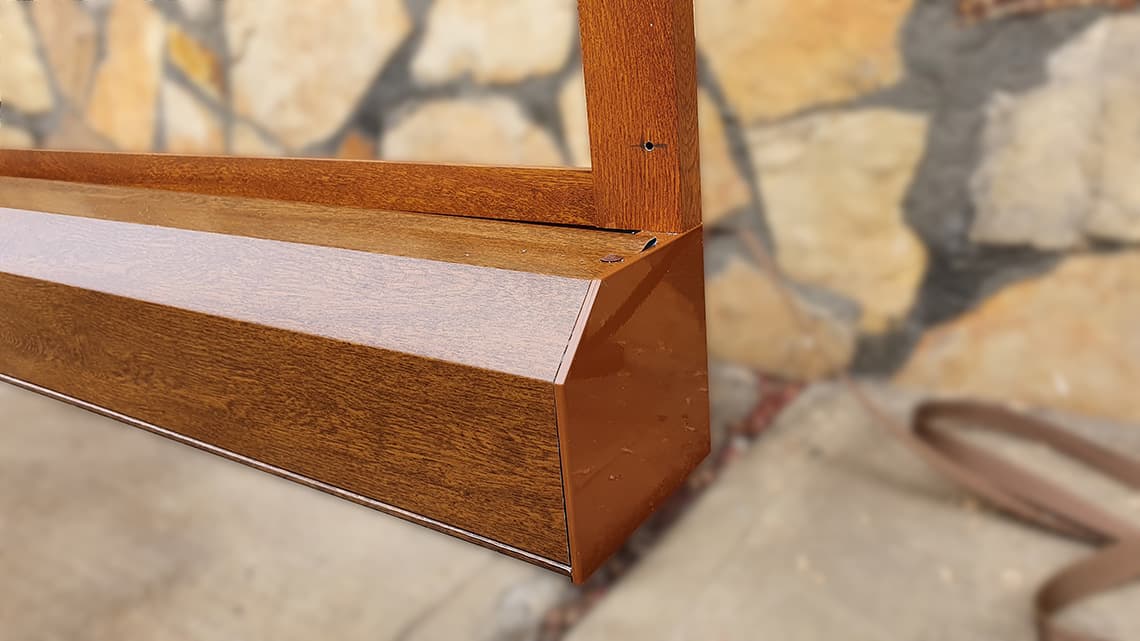

5. A két lefutót toljuk rá az 1-es pontban említett csonkokra teljesen a 4,5 cm-es jelöléssel lefelé.

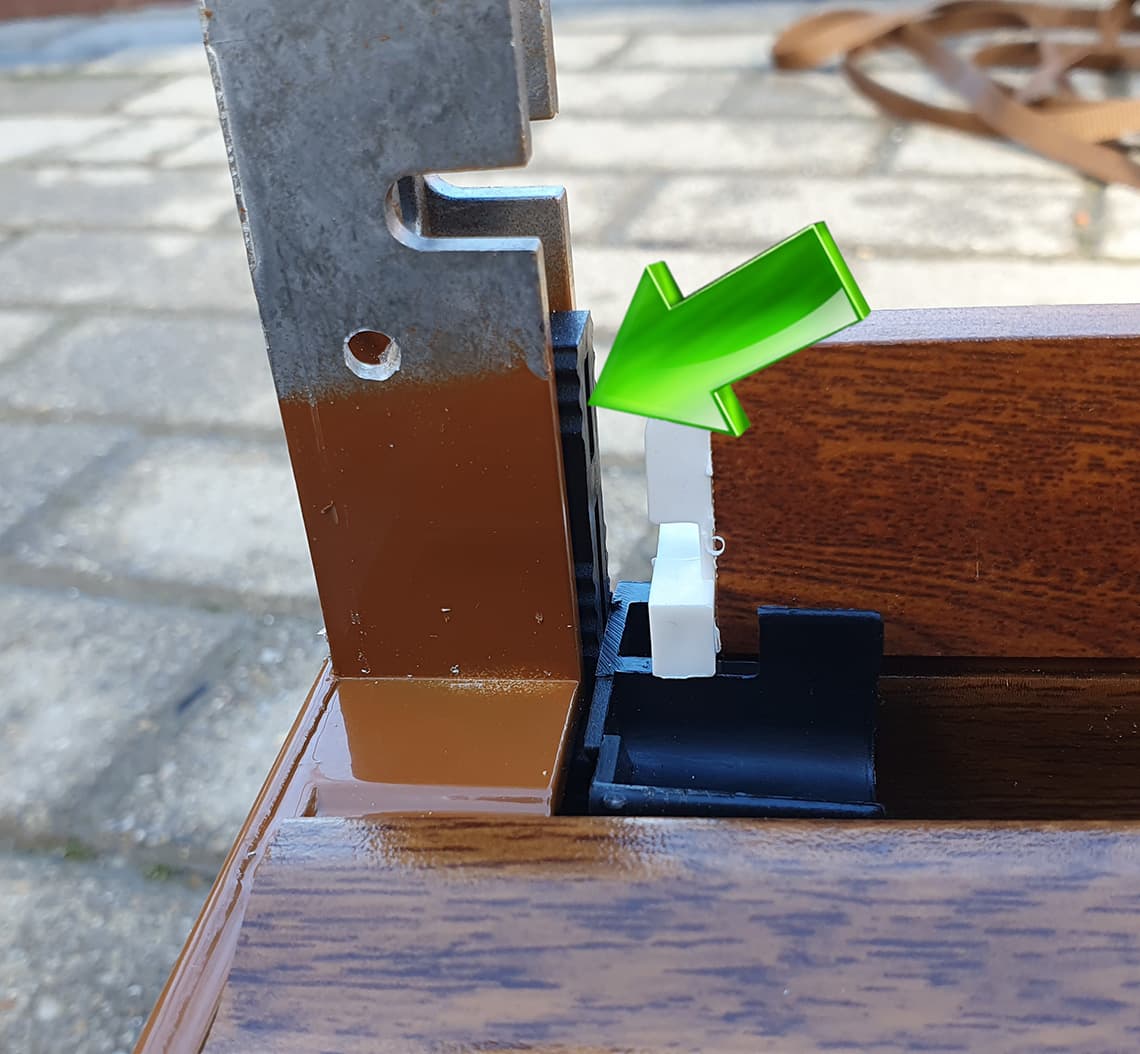

Ha nem megy rá teljesen, nézzük meg, hogy a csonkban található műanyag lábbevezető nem csúszott-e ki. Ha igen, nyomjuk a helyére (esetenként, ha szorul fogó szükséges), és próbáljuk újra.
6. Ezután egy 4 mm-es fúrószárral fúrjuk át a megjelölt pontokat, majd rakjuk bele a már előkészített befűzött csavarokat. Csak addig toljuk a csavart, amíg egy kicsit átér a másik oldalra!

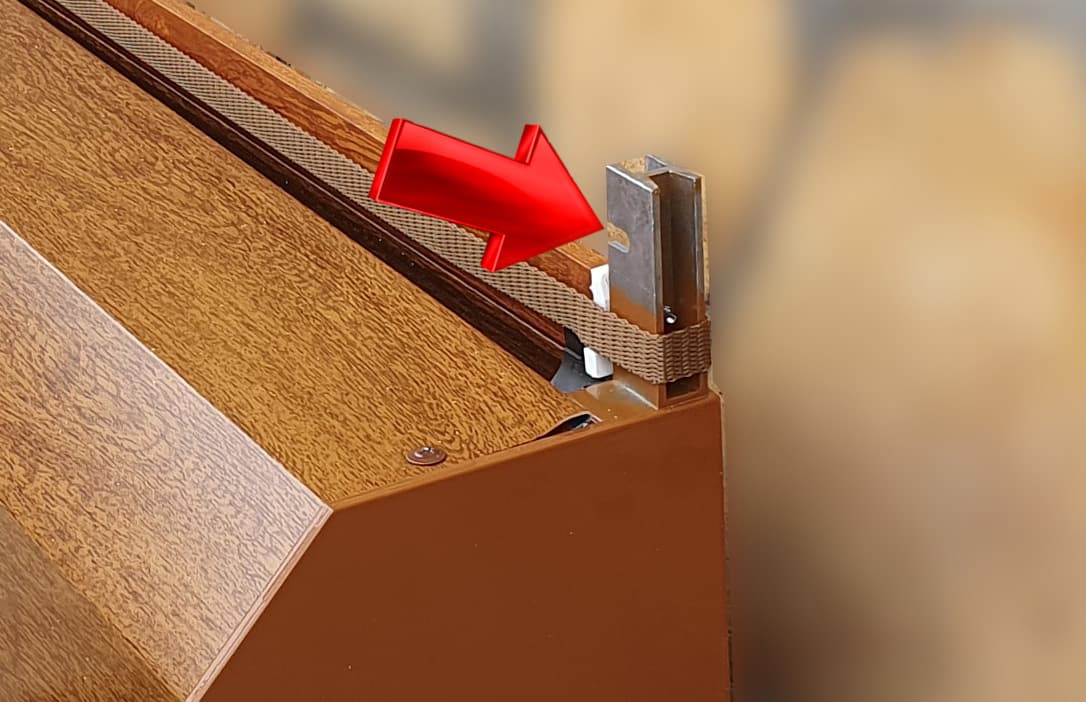

Az alsó (tokhoz közelebbi) csavarnak át kell mennie a redőnytok oldalpofájának csonkon lévő bemetszésén.
Nem minden redőnycsonkon van bemetszés, ilyen esetben át kell fúrni lefutóval együtt. Ezzel a redőnyünk elő van készítve a felszerelésre.
7. Következhet a gurtni helyének kifúrása.

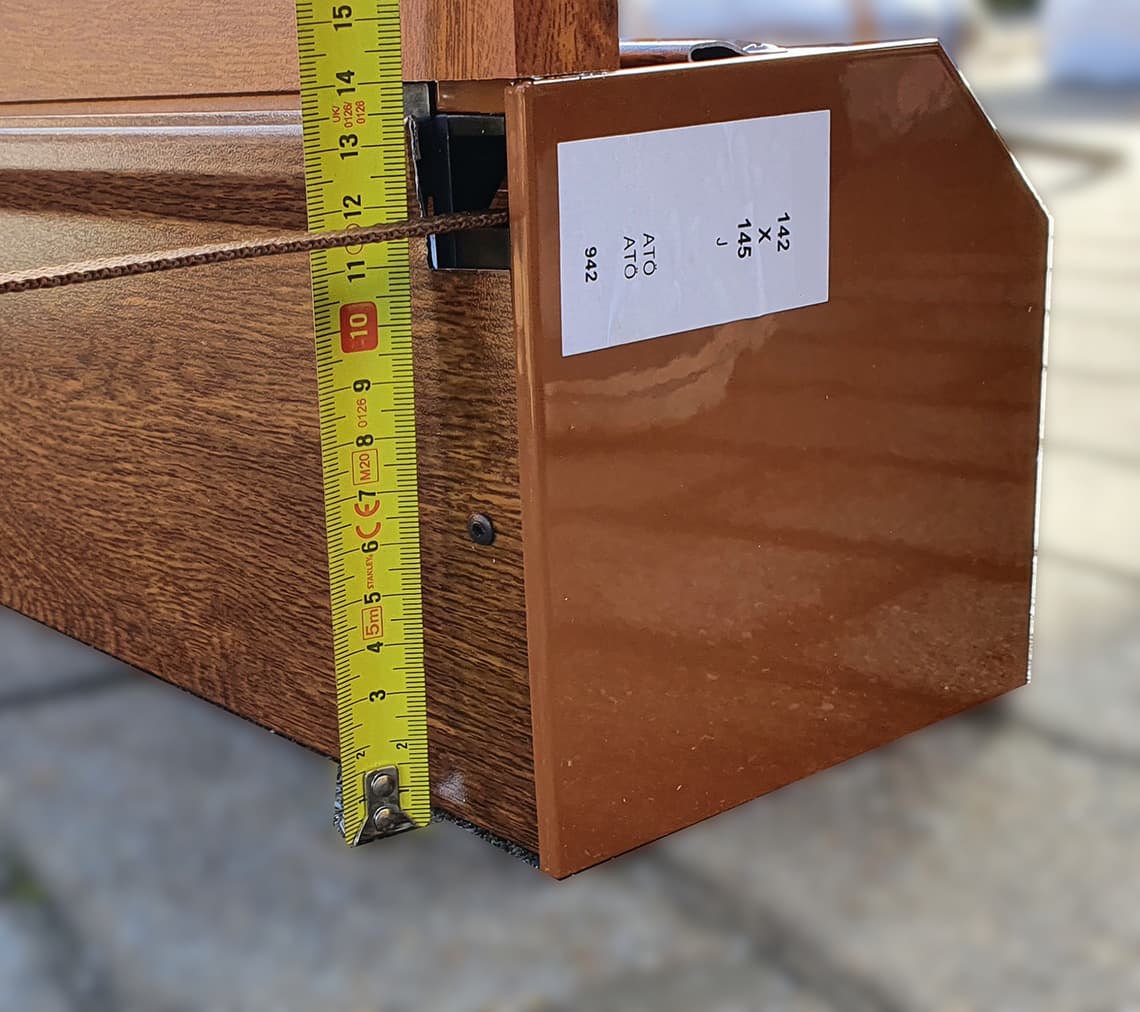

- Új típusú vagy alumínium redőnynél alsó vagy felső bevezetésre van lehetőség. (Felső bevezetést csak végső esetben alkalmazzunk, mert nehezebb lesz felhúzni a redőnyt, és rövidíti a gurtni élettartamát.) Alsó bevezetésnél meg kell mérnünk, hogy hol van pontosan a gurtni helye. Ez tokméretenként változik. (Lehet 12 cm, 15 cm és17 cm a redőny magasságától függően.)
- Hagyományos redőnynél a tárcsa aljától felfelé bárhol lehet a bevezetés, de minél közelebb van a tárcsa aljához, annál könnyebb lesz felhúzni a redőnyt, és annál hosszabb lesz a gurtni élettartama.
8. Ha ezzel meg vagyunk jelöljük fel a gurtni helyét az ablakra.

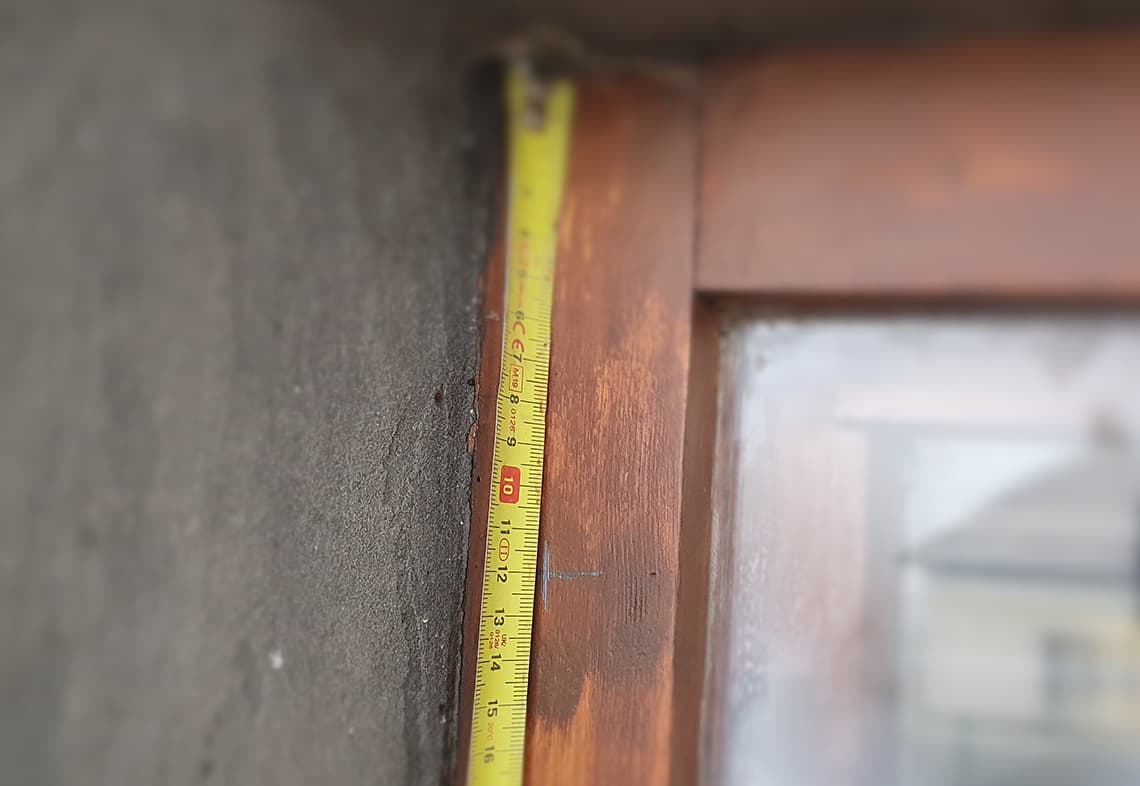

Az ablak tetejétől vagy a felső kávától mérjük le az előző pontban megmért értéket (pl.12 cm-t) az ablak szélétől vagy oldal kávától kb. 2-2,5 cm-re. (Hagyományos redőnynél 2,5-3 cm-re)

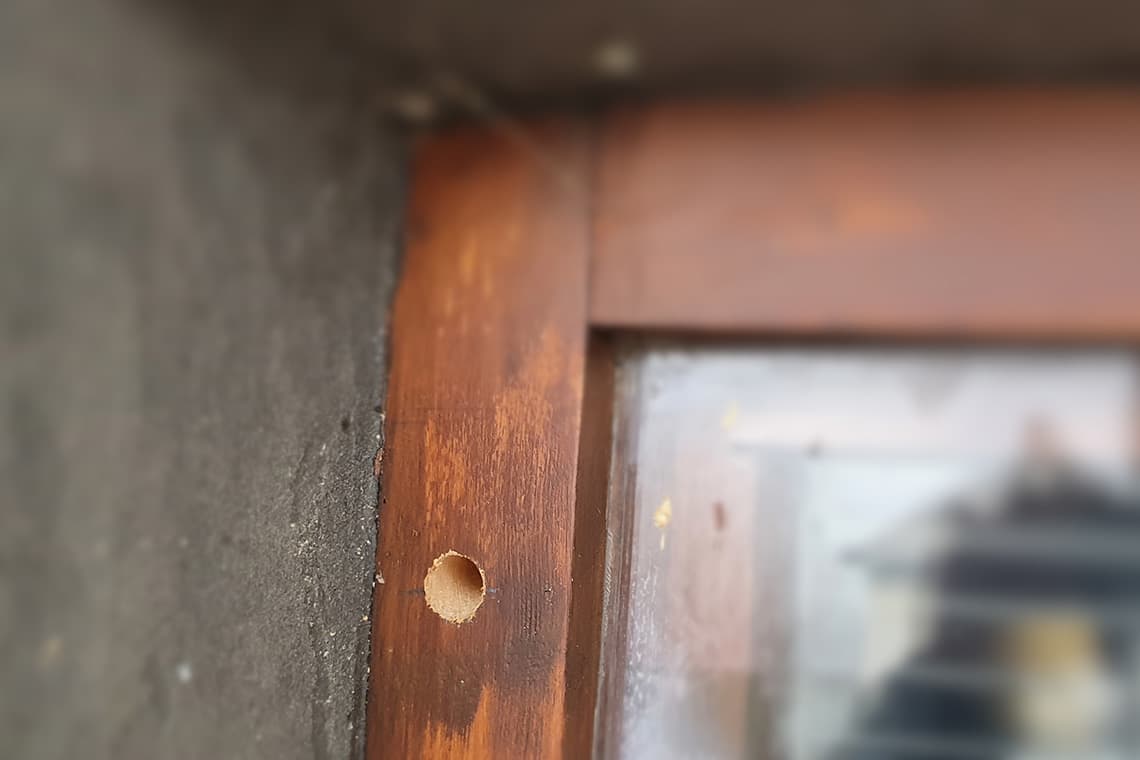

A kijelölt ponton fúrjuk ki a gurtni vagy zsinór helyét!
- Gurtni esetén alkalmazzunk 15-16 mm-es fúrószárat, vagy 2 db 8 mm-es lyukat fúrjunk egymás mellé, és mossuk össze a kettőt.

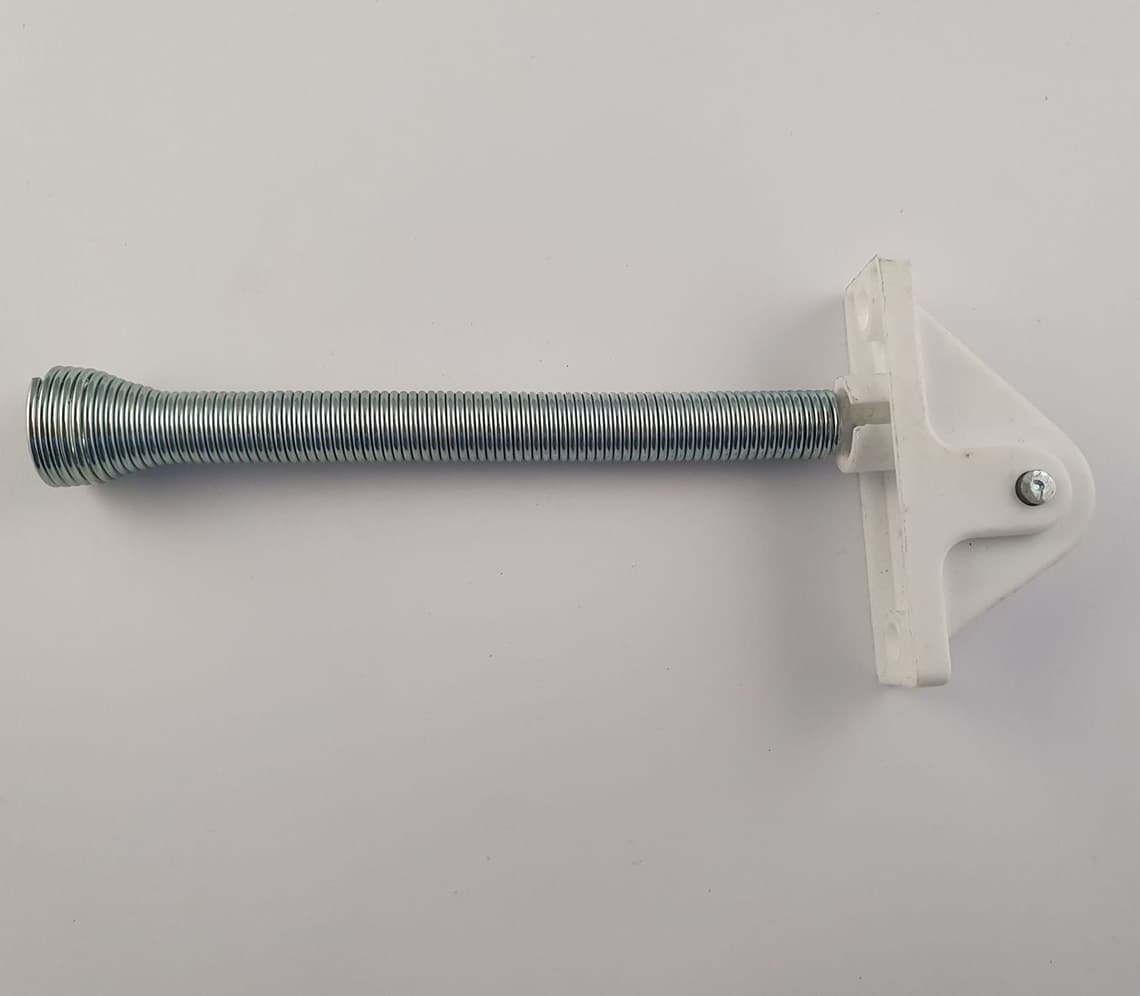

- Zsinór esetén elegendő 1 db 10 mm-es lyuk, melybe a hozzá tartozó bevezető rugót be kell fűzni. A rugó és rugós bevezető nem tartozéka az alap csomagnak. Zsinóros redőnynél indokolt esetben szükséges lehet a használata. (Pl. ha csak ferdén lehet átfúrni a lyukat, vagy felső kivezetés esetén.)

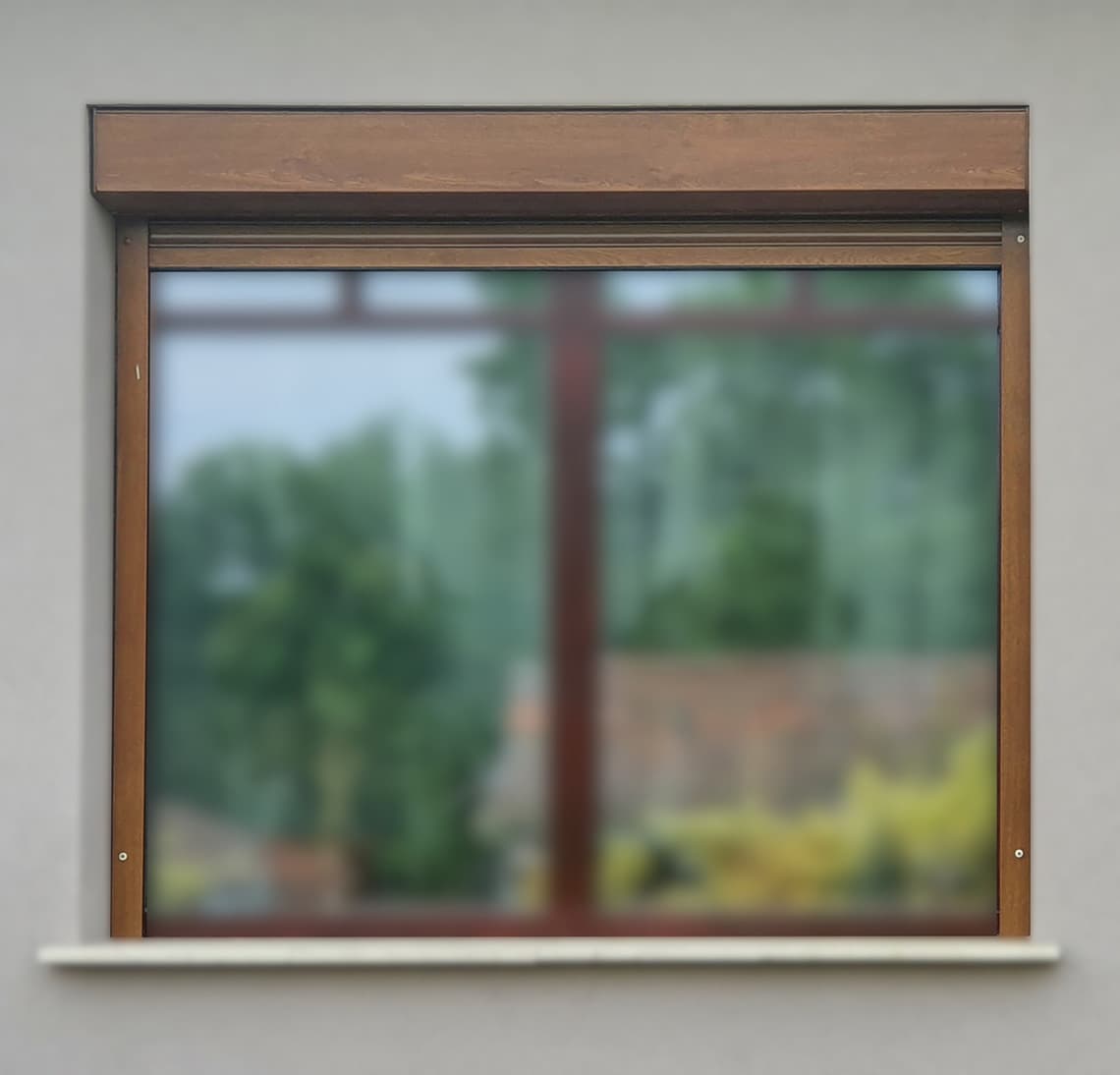

9. Következő lépés a redőny kirakása és csavarozása.
Ehhez fűzzük át a lyukon a gurtnit, majd tegyük ki óvatosan az ablakon a redőnyt, és tegyük a helyére, miközben a gurtnit lassan húzzuk befelé. Ellenőrizzük, hogy a gurtni jól fut, könnyen mozdul, és hogy a tárcsa a lyukkal pontosan egyvonalban van-e. Ha mindent rendben találunk csavarozzuk fel a redőnyt a helyére.
Ha a csavarokat meghúztuk, pattintsuk fel a kupakokat a csavarok alatt lévő tükörgombokra. Ezzel a külső munkálatokkal végeztünk.
10. Most belülről engedjük le a redőnyt.

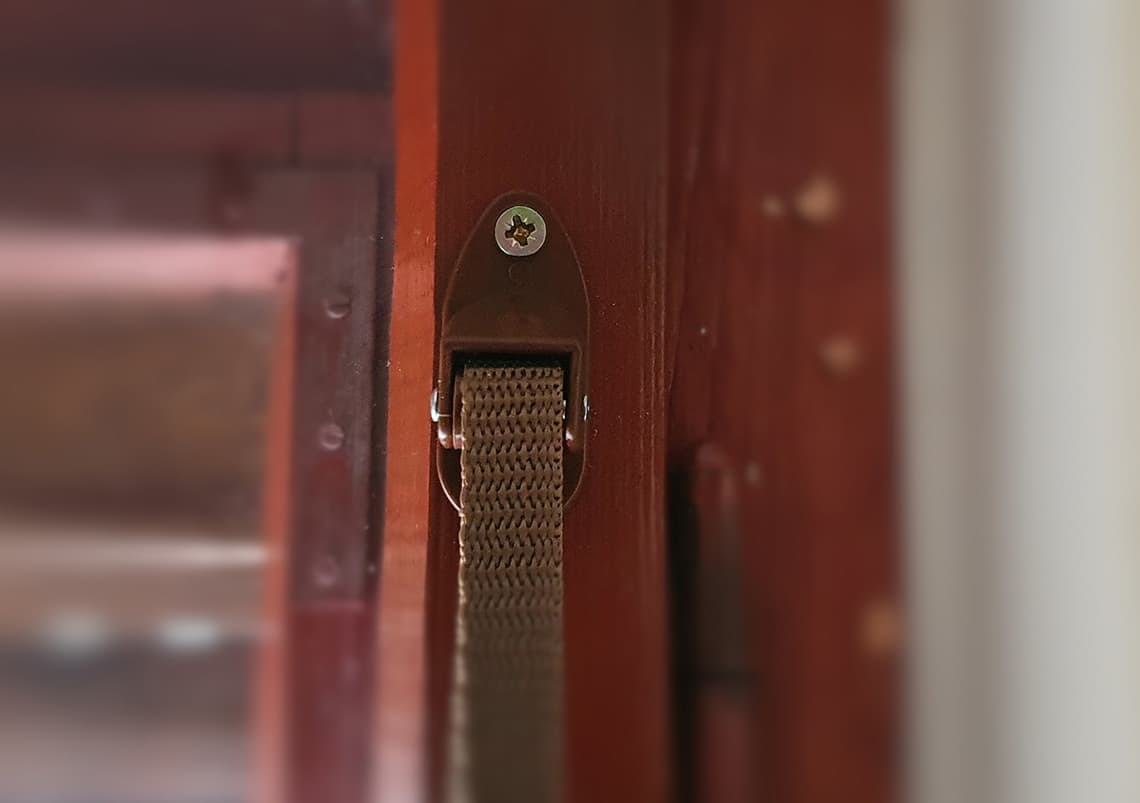

Műanyag redőnyöknél szállítás során a lécek elcsúsznak, így egyik kezünkkel segítsünk rá oldalirányban, ha megakadna valahol, másik kezünkkel tartsuk a gurtnit. A gurtnit fűzzük át a görgős bevezetőn, majd a bevezetőt csavarozzuk oda a mellékelt 4 x 16-os csavarokkal.
Zsinór esetén ezen felül a már előre befűzött bevezető rugót illesszük a hozzá tartozó görgős bevezetőbe, majd így csavarozzuk a helyére a már említett csavarokkal.
11. Ezután az automatát is csavarozzuk fel a helyére. Ez derékmagasság felett egy picivel a legkényelmesebb, nagyjából a párkánytól 10-15 cm magasra).

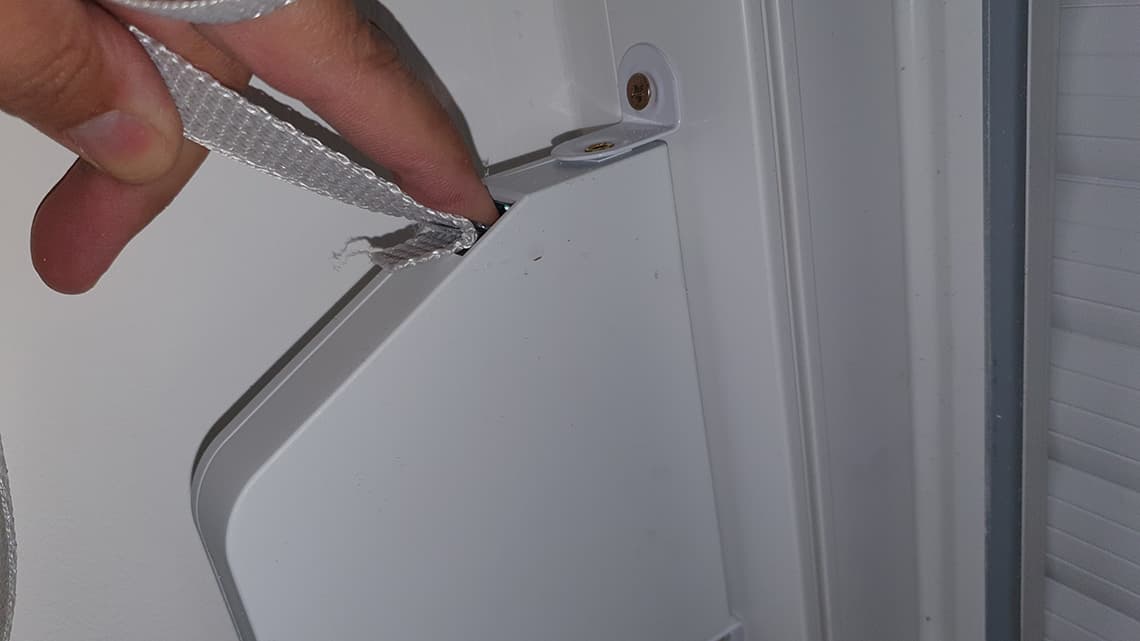

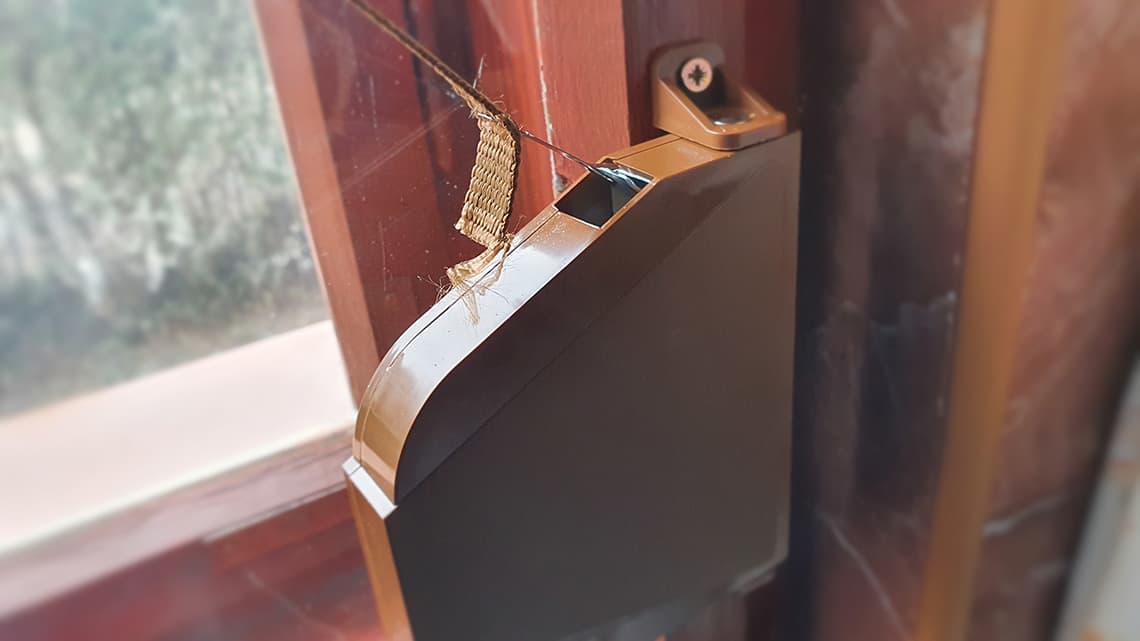

A gurtni végét vágjuk be ollóval vagy éles késsel a végétől kb 2-3 cm-re, majd öngyújtóval melegítsünk rá, hogy ne rojtosodjon tovább. Akasszuk rá a gurtni végét az automatából kilógó fém fülecskére.

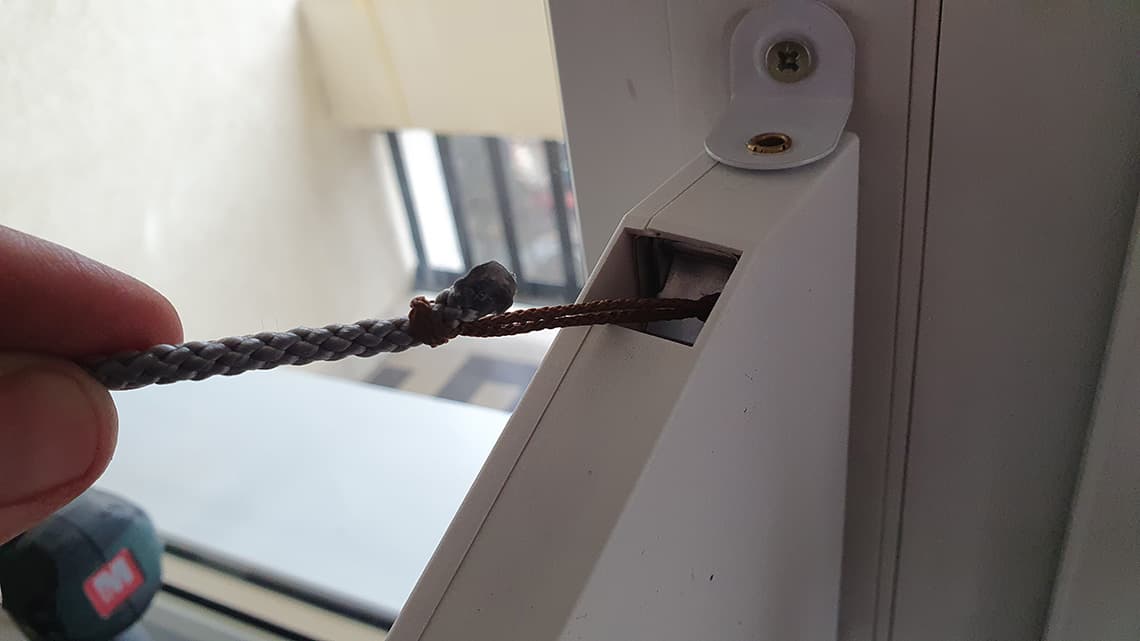

Zsinór esetén hurkoljuk a zsinórt az automatából kilógó zsinórra.
Most engedjük be az automatába a gurtnit a fék óvatos nyomkodásával.
Ezzel elérkeztünk a munkálatok végéhez, a redőny használatra kész.
Szúnyoghálóval ellátott redőny esetén, a fix akasztó alumínium profil két végébe a szerelékek között megtalálható lábfixeket helyezzük bele. A lábfixek másik végét pedig a lefutó sínbe (úgy, hogy az akasztó rész befelé nézzen), és az akasztó profilt néhány centivel toljuk fel a lefutóban. Így helyezzük a redőnyt a helyére a fent leírtak szerint, és húzzuk le az akasztót az ablak aljához, majd rögzítsük az ablakhoz a csomagban található 33-as vagy 40-es csavarral (akasztónként 2 csavar + mini tükörgomb).
Ha a szereléssel kapcsolatban kérdése merülne fel, szakmai segítséget nyújtunk Önnek a 06707427424 telefonszámon.
