Rolós szúnyogháló ajtó összeszerelése
Szerelési útmutató
Mielőtt nekikezd a munkálatoknak, figyelmesen olvassa el az itt leírtakat!
A vízszintes működésű rolós szúnyogháló ajtó beépítése egyszerű folyamat, amely két fő részből áll: a keret földön történő összeszereléséből és az ajtótokra való felcsavarozásból. A háló univerzális, így tetszés szerint jobbos vagy balos irányba is záródhat.
Szükséges szerszámok:
- Akkumulátoros csavarozó vagy csavarhúzó
- Fúrógép és fúrószár (3,5 mm-es az előfúráshoz, ha szükséges)
- Mérőszalag és ceruza
- Csavarok (általában 4×16 mm-es vagy 4×35 mm-es méretben), tükörgombok – a csomagban megtalálható
- Harapófogó
1. FONTOS FIGYELMEZTETÉS az összeszerelés előtt:
A rolós szúnyogháló ajtó alsó és felső vezetősínjeinek (lefutóinak) végeit az összeállítás előtt fogóval óvatosan össze kell nyomni (roppantani) a kefe hornyánál. Ez a mechanikus zárás megakadályozza a kefecsíkok kicsúszását. Amennyiben ez elmarad, a háló működtetésekor a kefe becsúszhat a tokba, és a rugós tengely a hálóval együtt feltekeri azt, ami a termék meghibásodásához vezethet.

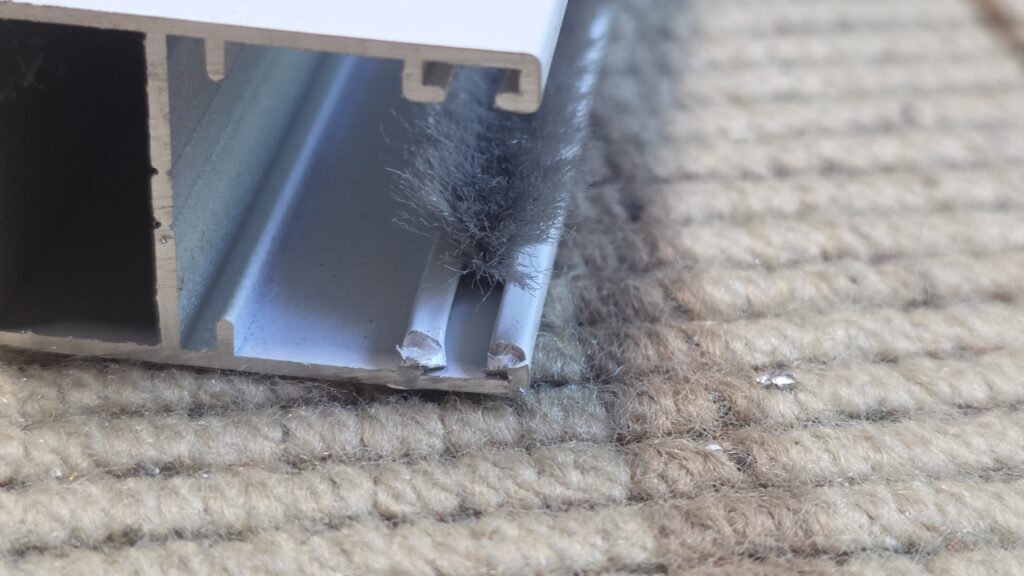

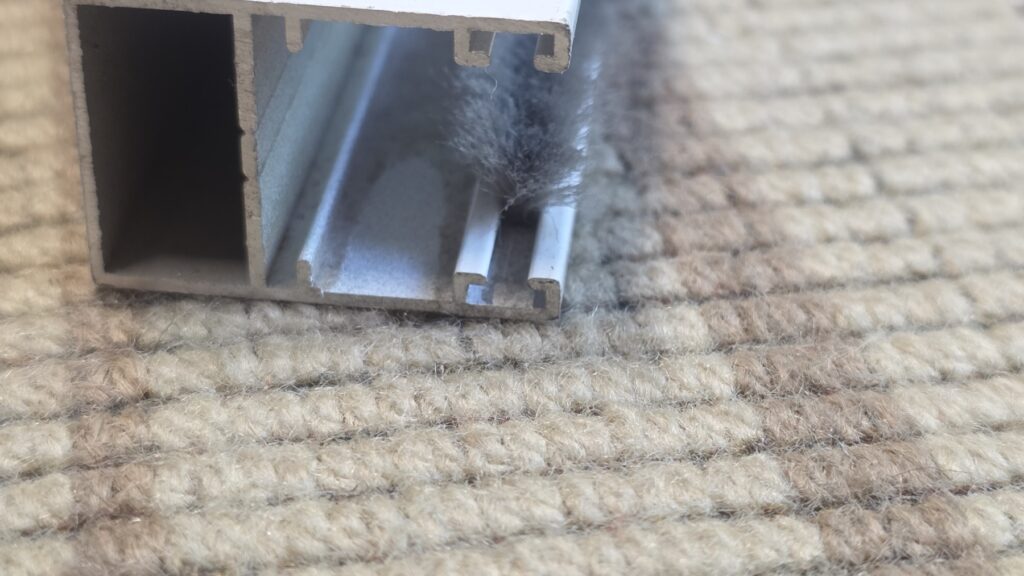

Illusztráció: összenyomás előtt és után:
Összenyomás helyett rögzíthető a kefecsík a vezetősín nútjába ragasztással is, amihez erős, jó minőségű gél állagú pillanatragasztót szükséges használni.
A főbb elemek magyarázata:
Tok (Tokprofil): Ebben helyezkedik el a rugós tengelyre feltekert szúnyogháló.
Felső sín: Szélesebb alumínium profil, ebben fut a háló felső része.
Alsó sín: Laposabb vagy kefés profil, amely a földön/küszöbön fekszik.
Mágneses fogadóprofil: Ez az a fix szál, amelyhez a háló zárt állapotban hozzátapad.
Húzóprofil: A háló végén lévő mozgó alumínium léc, ezen találhatók a fogantyúk és a mágnescsík.
2. A szerkezet összeállítását egy tiszta, sík talajon vagy egy nagyobb asztalon végezze el.

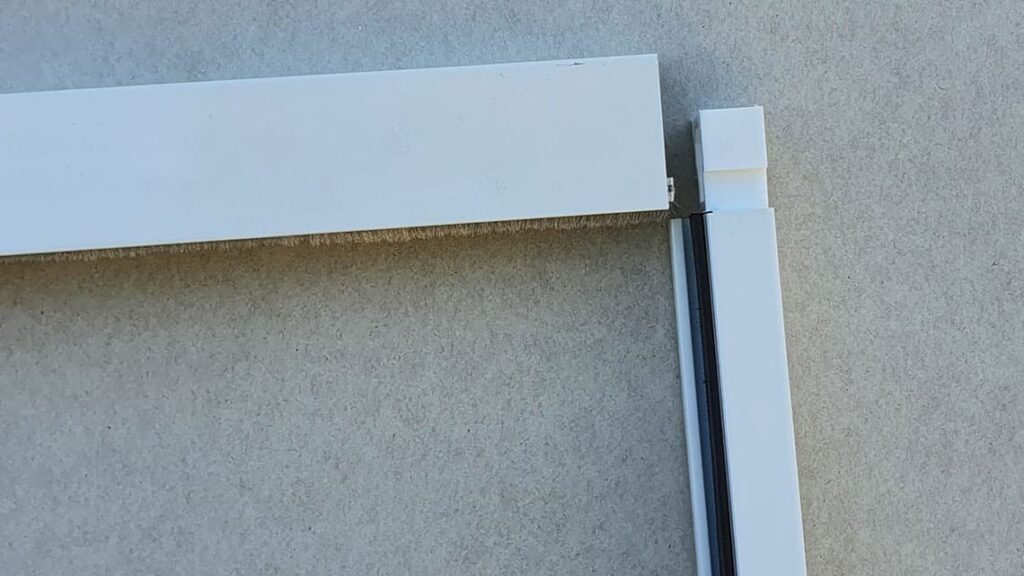

Helyezze a padlóra vagy asztalra az alkatrészeket, majd illessze össze a képen látható módon.

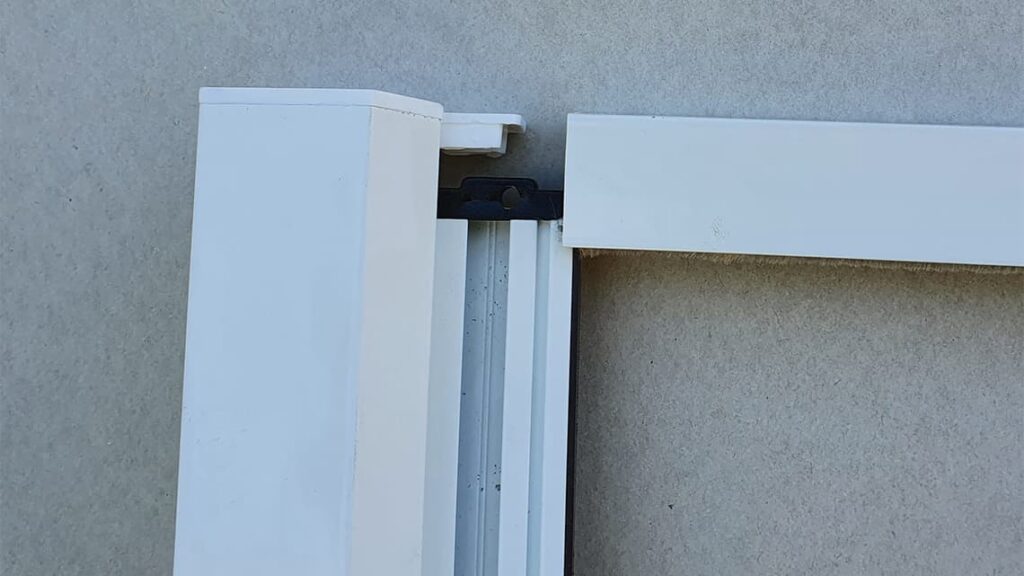

3. Ezután rögzítse alul és felül a csonkokat az önfúró csavarokkal.

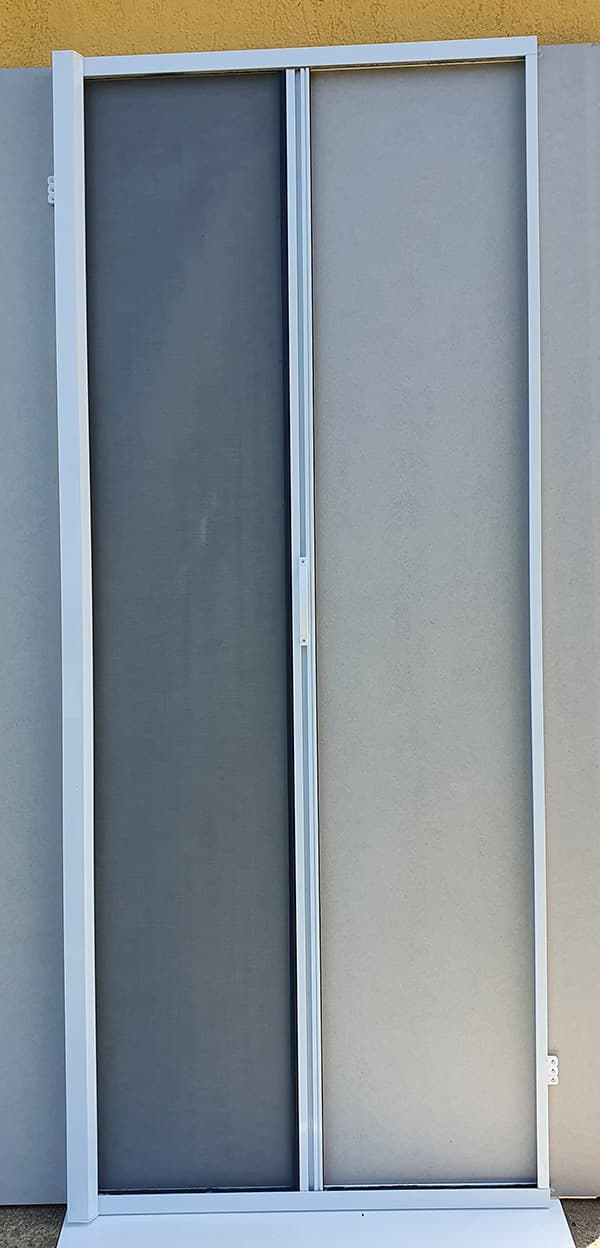

4. Ha a keret összeállt, emelje fel a kész, téglalap alakú keretet, és feszítse oda a nyílászáró (pl. erkélyajtó) tokjához.csavarozza a helyére az előre befűzött rögzítő fülekkel.
A rögzítőfüleket húzza szét arányosan elosztva.
Ellenőrizze le, hogy a keret teljesen függőleges és vízszintes legyen, különben a háló akadni fog vagy ferdén tekeredik.
5. Amennyiben nem tudja padlóra ültetve felcsavarozni, úgy a felső és alsó sínt is rögzíteni kell, különben lecsúszik az egész keret.
Ehhez fúrja ki az alsó és felső sínt 2-2 helyen úgy, hogy a csavar a kamra részben fusson, ne pedig a kefés nútban, ahol a háló fog járni.
Ajánlott csavar: 4×4
6. Végül csavarozza rá a fogantyút a már behúzott fogantyúval pontosan szemben az alumínium profil másik oldalára, így mindkét fogantyú rögzítve lesz, hogy ne csúszkáljon.
Fontos használati tanácsok
- Használata egyszerű: Fogja a háló oldali alumínium profilját, húzza oldalra míg a 2 mágnescsík össze nem tapad. FONTOS! Ne próbálja rásegíteni, ellenkező esetben a háló gyűrődni fog.
- Ne engedje el: A rolós szúnyoghálót működtetés közben soha ne engedje hirtelen visszacsapódni a tokba, mert a rugó ereje tönkreteheti a hálót vagy a szerkezetet.
Abban az esetben, ha visszacsapódás-gátlóval kérte, húzza el egymástól a két mágnescsíkot, és engedje el az akasztó profilt. Így a rugó szépen visszahúzza a hálót a helyére. - Karbantartás: A vezetősíneket (különösen az alsót) rendszeresen tisztítsa meg a portól és a kosztól, hogy a görgők akadálymentesen fussanak benne.
Ha a szereléssel kapcsolatban kérdése merülne fel, szakmai segítséget nyújtunk Önnek a 06707427424 telefonszámon.
